SEM-EDS Mapping
服务价格
¥1000.0 /小时

计费方式: 按时计费

登录后预约

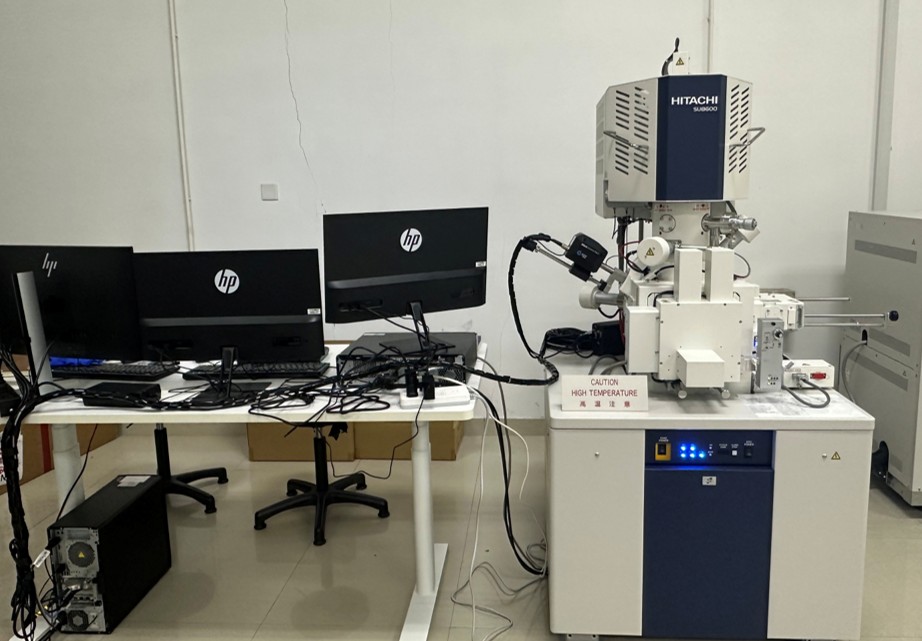

设备介绍

SEM-MAP SEM-EDS Mapping

EDS-Mapping显微微区元素分析


主要功能

能量色散X射线能谱仪(EDS)其核心功能是检测样品在电子束激发下产生的特征X射线,实现对材料微区(微米至纳米尺度)的元素种类鉴定(定性分析)与含量测定(定量分析)。配备在Hitachi SU8600冷场扫描电镜上,可同时获取样品的微观形貌与对应区域的元素分布信息(面分布图)

技术指标
能谱分析探测器:厂家EDAX,分析型SDD硅漂移电制冷探测器,有效面积70mm2,氮化硅超薄窗;
元素分析范围:Be4~Am95;
重元素能量分辨率:Mn Kα保证≤127eV;
软件系统:APEX™ EDS软件,支持智能峰识别、面分布分析及材料谱图数据库
应用领域

材料科学与冶金:金属、合金、陶瓷、高分子、复合材料的成分表征、夹杂物分析、相分布研究及失效分析 半导体与电子:芯片、LED、PCB的微区成分分析、缺陷检测、镀层厚度与成分测定

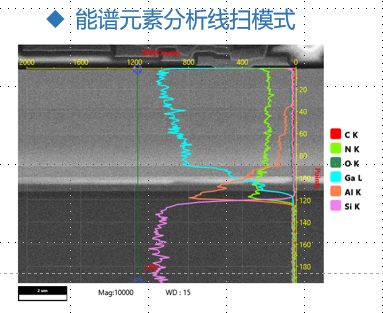

应用领域

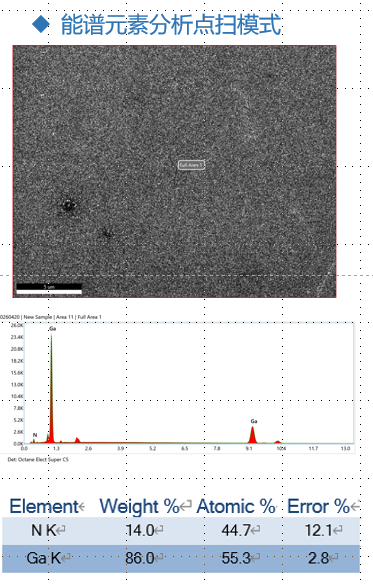

应用领域

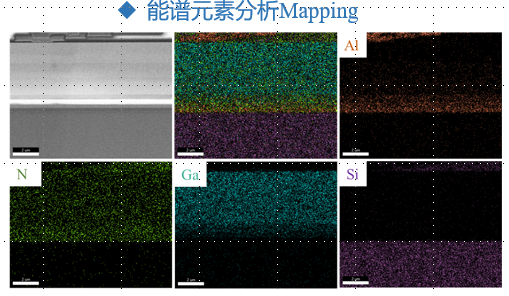

应用领域
